塑料花環填料具有重量輕、正常情況下壓降較低、裝填方便等優點,但是塑料花環填料耐高溫性能較差。洗苯操作是在常溫下進行的,因為煤氣中含有焦油、萘等雜質,運行一段時間后易造成塔的局部堵塞,塔壓升高,洗苯效果急劇下降。為了避免這種現象的發生,每運行一段時間就要對洗苯塔進行蒸汽吹掃或用熱油洗滌。塑料花環填料受熱后容易變形,擠壓重合,造成有效比表面積下降,影響洗苯效果,因此每隔3～ 5需重新裝填一次,并要將破損的填料換掉。每次從停塔到填料裝填完畢需要1個多月時間,造成很大的經濟損失。此外,塑料花環填料易老化、破碎。
洗苯塔用塑料花環填料規格在 47mm ～ 73mm,比表面積在185～ 127m 2/m 3。
金屬螺旋波紋板填料
金屬螺旋波紋板填料是在金屬薄板表面沖孔,軋制小波紋、大波紋,后組裝而成的規整填料,具有比表面積大、阻力小、氣液分布均勻、效率高、通量大等優點,但該填料需用不銹鋼且結構復雜,造價很高,且因用料太薄,容易變形堵塞。
金屬螺旋波紋板填料根據結構及制作工藝不同分為孔板波紋填料、絲網波紋填料、刺孔波紋填料、網孔波紋填料。
洗苯塔一般采用比表面積125～ 250m 2/m 3的不銹鋼螺旋波紋板填料,該范圍內的波紋板填料比表面積適中,空隙率高,阻力較小。如果選用大比表面積的波紋板填料,則空隙率降低,阻力,且容易造成堵塞,反而不利于洗苯塔的操作。
陶瓷花環填料
陶瓷花環填料克服了塑料花環填料不耐高溫的缺陷,用蒸汽吹掃和熱油洗滌后不易變形,經國內多家焦化企業實踐驗證,其效果明顯優于塑料花環。
陶瓷花環填料有的表面采用了鍍釉,這不利于洗油在其表面的均勻分布,應采用表面為毛面的陶瓷花環填料。
洗苯塔用陶瓷花環填料根據結構的不同可以分為多種,常用的有七孔陶瓷環、十九孔陶瓷環、六菱多筋陶瓷環、陶瓷舵手環等,比表面積在118～ 131m 2/m 3
實際使用效果比較
3.1 聚丙烯花環填料實際使用效果

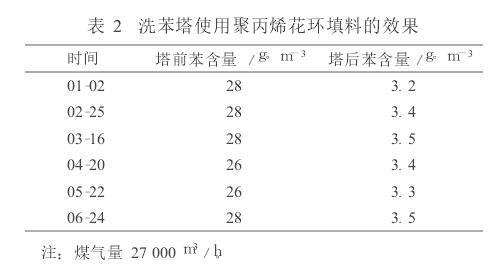

山西古縣一焦化廠 3 600mm× 3 000mm洗苯塔使用的是聚丙烯花環填料,裝填填料163m 3,配套600kt/a焦化項目,填料總造價26.08萬元。自2004年12月投產至今,經多次蒸汽吹掃后花環填料層明顯下沉,塔后含苯較投產初期高。 2009年洗苯塔前、后苯含量如表2
金屬螺旋波紋板填料實際使用效果

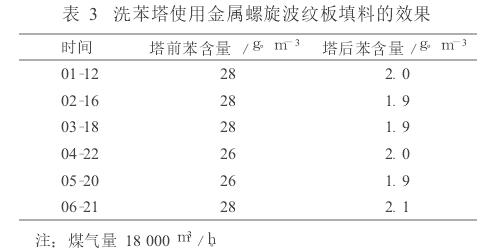

山西古縣錦華焦化廠 2 800mm× 3 000mm洗苯塔采用的是金屬螺旋波紋板填料,裝填填料99m 3,配套400kt/a焦化項目,填料總造價59.40萬元。自2005年投產至今,使用效果尚可,其主要缺陷在于填料造價太高。 2009年洗苯塔前、后苯含量如表3。
規整陶瓷花環填料實際使用效果

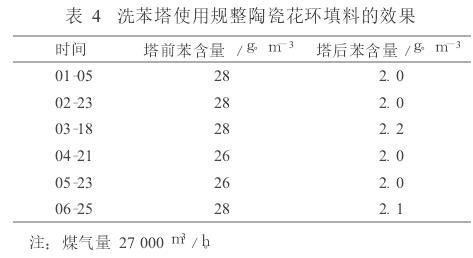

山西古縣晉豫焦化廠 3 400mm× 3 000mm洗苯塔使用的是規整陶瓷花環填料,裝填填料145m 3,配套600kt/a焦化項目,填料總造價19.58萬元。自2005年12月投產至今,使用效果良好。 2009年洗苯塔前、后苯含量如表4。
結 語
通過對洗苯塔各種填料的性能及多家焦化企業的實際使用效果進行比較,可以看出,選用規整陶瓷花環填料作為洗苯塔填料是既經濟又實用的方案。
