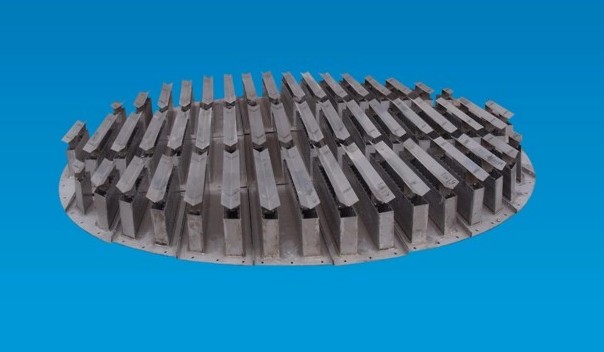

槽盤式液體分布器

槽盤式液體分布器綜合了溢流盤式和篩盤式液體分布器的特點，其抗堵性大為改善，避免了液體夾帶的危險，升氣管呈矩形，盡可能提供氣通過的自由空間（開孔率在30%以上，操作彈性可達1：10），壓力降低于500pa，制作不受直徑大小及材質的制。



槽盤液體分布器是常用的分布器。生產的盤式液體分布器是在底盤上開布液孔與升氣管，氣體從升氣管上升，而液體從小孔中下流。底盤固定在塔圈上，固定方法與塔板相通。盤式孔流型分布器用于直徑小于1m的塔時做成帶有邊壁的分布器。對于塔徑大于3m的大塔，可采用Norton公司開發的盤式分布器。


槽盤式液體分布器:是獲獎產品，是盤式液體分布器的新進展。之所以稱其為槽盤氣液分布器是因為它是若干個分布槽規排序后組焊而成的盤式分布器，起到了集液、布液、布氣和側線采出作用，故取名“槽盤式氣液分布器”。

槽盤式液體分布器是由矩形升氣管、角鋼或槽鋼形導液管、燕尾式或槽鋼形擋液風帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑大小孔被角鋼或槽鋼形導液管罩住。盤中液體經噴淋孔進入液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區，故導液管伸出長度取100mm。



槽盤式液體分布器是一種內回流式的液體分布器，它具有優良的綜合性能：

          低占位，多功能；

          搞堵塞，帶液停；

          升液位，高彈性；

          宜采出，適閃蒸；

          液均勻，氣均衡；

          利傳熱，耐擺動；

          混合良，水平恒；

          防漏液，抗變形；

          網渠液，適反應；

          壓降低，通量增；

          用途廣，投資省。
