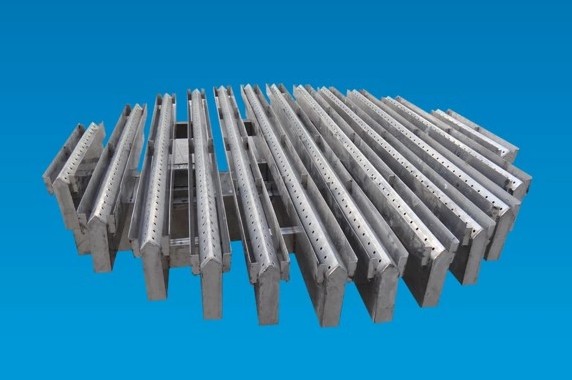

槽式液體分布器又分為二級槽式液體分布器及單級槽式液體分布器。
槽式液體分布器產品特點：
為了提高槽式液體分布器預分布管流體分配的均勻性,把均勻開孔變成非均勻開孔
Ⅰ、非均勻開孔(加卸壓孔)
Ⅱ兩種開孔方式,借助計算流體力學軟件FLUENT利用k-ε模型對其三維流場進行數值模擬求解。分析得出改變開孔直徑,并加一卸壓孔這種開孔方式下各孔的出流量、管內的靜壓和湍動能分布均勻,適用于工程的操作。
結構形式
——主槽和分槽合為一體
——液體首先進入主槽，由主槽水平流入各分槽，再由各分槽分布到填料表面
——主槽內設有防沖板；各分槽上部開溢流孔，下部開布液孔
——為防堵塞，主槽上方液體入口處設有過濾框
材質
——不銹鋼板
——特殊應用場合，可按用戶需要選取特殊材質定做
特點
——各分槽液位能合格證均勻一致，液體分布質量高
——氣體通道均勻，截面積較大，壓降較低
——操作彈性大
——占塔空間小
應用場合
——常用于走私0.25~1米小塔，也可用于空間受制的大塔
——高純度精密分餾
——氣相負荷較大的分餾塔
——為提高產量、產量而改造的板式塔、普通散裝填料塔
應用舉例
——煉油、石油化工分餾塔
——空氣分離裝置分餾塔
——精細化工精密分餾塔
1、二級槽式液體分布器
生產的槽式液體分布器由主槽（一級槽）及分槽（二級陪）組成，主槽置于分槽?；亓饕汉图恿嫌芍糜谥鞑凵戏降倪M(jìn)料管進入主槽中，再由主槽按比例分配到各分槽中。
（1）主槽：主槽為矩形截面的敞開式結構，其長度由塔徑及分槽尺寸而定，一般為200~300mm。主槽底部要設布液裝置，主槽內部要有防沖裝置、穩流裝置以及定位與固定裝置。
布液裝置：液體由導液管進入主槽后，靠一定的液位由主槽底部的布液孔將液體分不到各分槽中。由于各分槽的長度不等，分配到各分槽的液量也不同，因而對于各分槽的布液孔數也有差異。主槽底部布液方式有側孔式結構（a）和底孔式結構（b）。
防沖裝置：為液體由導液管進入主槽，造成局部的沖擊與攪動，影響液體的分配，在主槽內部需設防沖裝置。
（2）分槽：分槽的作用是將主槽分配的液體均勻地分布到填料表面上，因此分槽的設計至關重要。分槽的長度由塔徑和排列情況而定，其寬度由塔內液體流量及所設計的停留時間而略有不同，一般是30~60mm，高度為250mm左右。分槽的主要部件是布液結構，主要分為底孔式布液結構和測孔導管式布液結構。
2、單級槽式液體分布器
單級槽式液體分布器也成通槽式分布器。
可以看出，它的結構緊湊，槽間相互連通，能保持所有槽處于同一水平液面，因而使得液面分布均勻。
3、槽式溢流型液體分布器
槽式溢流型液體分布器與槽式孔流型液體分布器在結構上有相似之處。它是將槽式孔流式變成側溢流孔，溢流孔一般呈倒三角形或矩形。
